Un attelage qui lève mal, qui tire de travers ou dont les bras ne correspondent pas à l’outil immobilise vite un tracteur. Installer un attelage trois points ne consiste pas seulement à poser deux bras et un troisième point : il faut vérifier la catégorie, les points de fixation, la course de levage et l’état du circuit hydraulique. Sur un tracteur ancien comme sur une machine plus récente, une pièce apparemment compatible peut créer du jeu, limiter le relevage ou endommager le carter de pont.
Identifier l’attelage adapté au tracteur
Avant toute commande ou tout démontage, relevez la marque, le modèle exact et, si possible, le numéro de série du tracteur. Deux versions proches d’un même modèle peuvent avoir des trompettes, un carter de relevage, des bras de levage ou des fixations différents. La documentation d’atelier et la vue éclatée permettent de confirmer les références des axes, rotules, chandelles, stabilisateurs et supports.
La catégorie d’attelage est le premier point de contrôle. Aux États-Unis, les tracteurs compacts et de puissance modérée utilisent souvent une catégorie 1, avec des axes de bras inférieurs de 7/8 pouce et un axe de troisième point de 3/4 pouce. Les tracteurs plus puissants passent généralement en catégorie 2, avec des axes de 1 1/8 pouce en bas et de 1 pouce en haut. Les catégories 0 et 3 existent également, notamment sur les microtracteurs ou les matériels lourds.
La catégorie ne désigne pas uniquement le diamètre des axes. Elle concerne aussi l’écartement des bras, la hauteur de levage, la capacité du relevage et la géométrie de l’ensemble. Installer des bras de catégorie 2 sur un tracteur prévu pour la catégorie 1 à l’aide de bagues peut dépanner pour certains outils, mais ne transforme ni la capacité hydraulique ni la résistance des ancrages. L’adaptateur doit rester une solution étudiée, pas une correction permanente d’un mauvais montage.
Vérifiez aussi le type de matériel à atteler. Une benne, un broyeur, une charrue ou une lame arrière n’imposent pas la même longueur de troisième point, ni les mêmes contraintes latérales. Un outil très lourd ou porté loin derrière le tracteur augmente fortement l’effort sur les bras et réduit la stabilité de l’ensemble.
Préparer le tracteur avant le montage
Travaillez sur un sol plat, avec le tracteur arrêté, le frein de stationnement serré et le moteur coupé. Abaissez complètement le relevage afin de supprimer la pression sur les bras. Si l’intervention concerne des éléments hydrauliques, attendez que l’huile refroidisse et dépressurisez le circuit selon la procédure prévue par le constructeur.
Un attelage trois points complet est lourd et difficile à maintenir en position. Utilisez des chandelles, un palan, un cric adapté ou l’aide d’une seconde personne. Ne placez jamais les mains entre un bras et son support lorsque l’ensemble est suspendu ou susceptible de bouger. Les axes usés peuvent aussi se libérer brusquement quand la charge est retirée.
Profitez du démontage pour contrôler les zones qui restent habituellement cachées : fissures autour des points d’ancrage, trous ovalisés, filetages endommagés, rotules grippées et traces de fuite au niveau du carter de relevage. Un bras neuf monté sur une fixation déformée ne résout rien. Il peut même accélérer l’usure des nouvelles pièces.
Nettoyez les portées et repérez chaque pièce retirée. Prenez des photos avant démontage si le tracteur a déjà subi des réparations ou si les éléments ne semblent pas d’origine. Cette précaution évite de remonter à l’envers une chandelle réglable, une biellette de détection d’effort ou un stabilisateur.

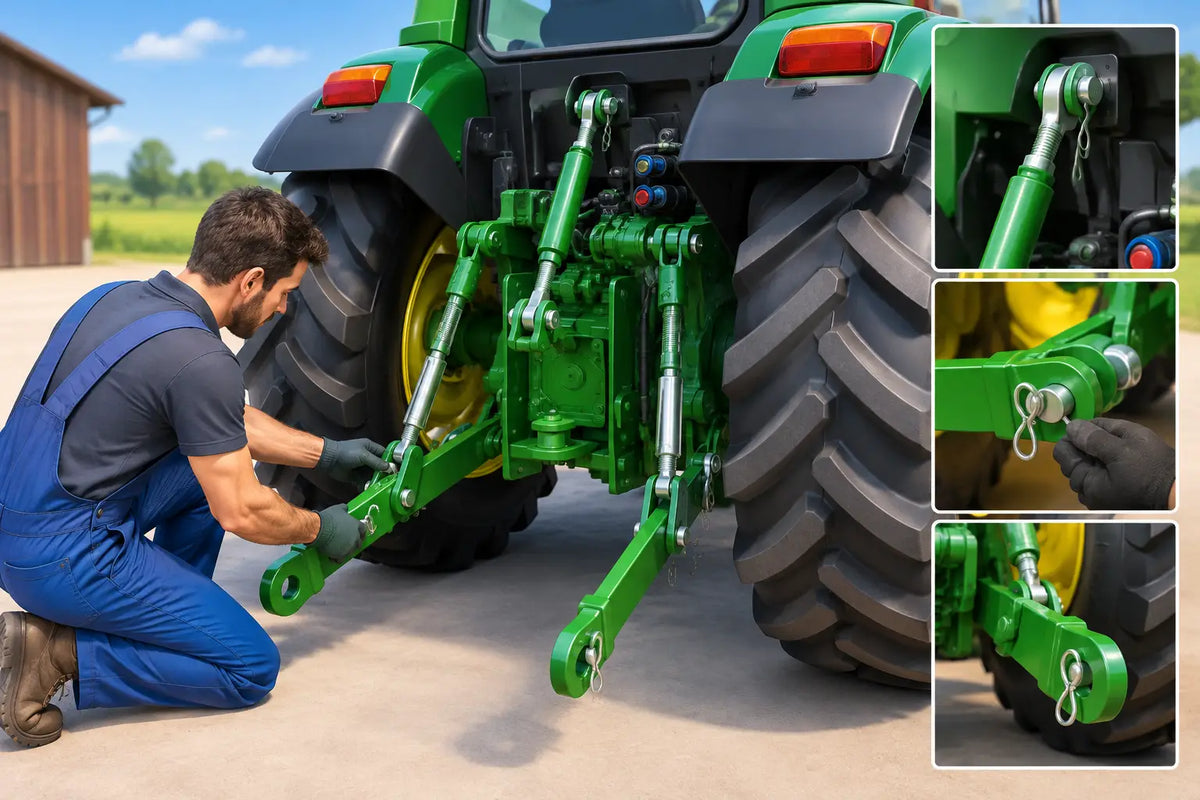

Installer un attelage trois points dans le bon ordre
Le montage commence généralement par les bras de levage internes ou les biellettes de relevage, selon la conception du tracteur. Sur certains modèles, les bras inférieurs se montent directement sur un arbre traversant le carter. Sur d’autres, ils sont reliés à des supports latéraux ou à des tirants extérieurs. Le manuel d’atelier reste indispensable pour connaître l’ordre de pose, les rondelles de calage et les couples de serrage.
Installez ensuite les bras inférieurs droit et gauche. Placez les axes, entretoises et dispositifs de retenue exactement comme prévu. Un circlip absent, une goupille inadaptée ou une rondelle oubliée peut laisser un bras se déplacer latéralement jusqu’à toucher un pneu, une roue ou le carter. Graissez les axes si le montage le prévoit, sans remplir les logements au point d’empêcher la mise en place des retenues.
Montez les chandelles ou tirants de levage entre les bras inférieurs et les bras de relevage. Réglez-les d’abord à une longueur proche de celle recommandée, sans chercher immédiatement à mettre l’ensemble parfaitement de niveau. Sur une chandelle à manivelle ou à filetage, assurez-vous que la plage de réglage reste suffisante dans les deux sens. Une chandelle déjà en butée ne permettra plus de corriger l’inclinaison de l’outil au champ.
Posez les stabilisateurs, chaînes, barres anti-dévers ou tendeurs latéraux. Leur rôle est de limiter le battement de l’outil, surtout au transport et lors du travail avec une lame, un broyeur ou un outil déporté. Ils ne doivent pas être serrés au hasard : certains outils exigent un léger jeu latéral, tandis qu’un équipement destiné au transport doit être maintenu plus fermement.
Le troisième point se monte en dernier. Vérifiez le sens de montage, la taille des rotules et l’engagement suffisant du filetage dans le corps du troisième point. Une longueur trop courte rapproche l’outil du tracteur et peut modifier son angle de travail. Trop longue, elle réduit parfois la hauteur de levage ou augmente le porte-à-faux. Bloquez les contre-écrous une fois le réglage validé.
Serrez tous les fixations au couple indiqué pour le modèle concerné. Ne remplacez pas une vis de qualité mécanique spécifiée par une vis standard de quincaillerie. Sur les supports d’attelage, la résistance des fixations fait partie de la sécurité du relevage.
Régler la hauteur, le niveau et le dévers
Après le montage, faites monter et descendre l’attelage sans outil. Observez les bras sur toute leur course. Ils ne doivent toucher ni les pneus, ni les garde-boue, ni les éléments du pont. Les chandelles doivent rester dans leur plage normale de travail et les stabilisateurs ne doivent pas se tendre à l’extrême en position haute.
Attachez ensuite un outil connu et compatible. Commencez à bas régime, relevez progressivement et gardez toute personne éloignée de la zone. Vérifiez que les axes sont verrouillés, que le troisième point ne vient pas en butée et que les flexibles hydrauliques de l’outil, s’il en possède, ne sont ni pincés ni tendus.
Le niveau transversal se règle avec la chandelle réglable. Sur une lame ou une charrue, quelques tours peuvent modifier nettement le travail d’un côté à l’autre. Le niveau longitudinal dépend principalement du troisième point. Il n’existe pas un réglage universel : une fraise, une benne et un outil de travail du sol demandent des angles différents. Consultez le manuel opérateur de l’outil avant de corriger la géométrie selon l’impression laissée par un premier passage.
Contrôler le relevage après l’installation
Un montage correct ne garantit pas un fonctionnement hydraulique correct. Moteur en marche, testez la montée, la descente et le maintien de position. Le relevage doit monter régulièrement, sans à-coups excessifs ni bruit anormal. Un bras qui monte plus vite que l’autre peut signaler un réglage de chandelle, une biellette mal positionnée ou une pièce usée.
Laissez l’outil relevé quelques minutes, sans rester sous la charge. Une descente rapide peut indiquer une fuite interne du vérin, du distributeur ou du mécanisme de relevage. Contrôlez aussi les fuites externes autour des raccords, joints et flexibles. Une fuite sous pression peut pénétrer la peau : ne la cherchez jamais avec les doigts. Utilisez un carton ou une plaque propre, avec les protections appropriées.
Après une première heure de travail, arrêtez le tracteur et inspectez de nouveau les axes, goupilles, contre-écrous et supports. Les pièces neuves peuvent se mettre en place et révéler un jeu qui n’était pas visible à l’arrêt.
Retrouver les bonnes informations techniques
La difficulté n’est pas toujours le montage lui-même, mais l’identification de la bonne configuration. Un manuel opérateur explique les réglages courants. Un manuel d’atelier détaille le démontage, les couples de serrage et les procédures hydrauliques. Une vue éclatée aide à identifier les entretoises, clips, axes et références manquantes.
Pour un tracteur ancien, recherchez toujours la documentation correspondant au modèle et à la plage de numéro de série, plutôt qu’un document générique de marque. FranceManuels propose des documents techniques téléchargeables pour faciliter cette vérification avant d’immobiliser la machine ou de commander des pièces incompatibles.
Un attelage bien installé doit rester simple à utiliser : bras libres dans leur course, outil stable, réglages accessibles et axes sécurisés. Si un montage impose de forcer une pièce, de percer un support ou de compenser plusieurs défauts par des bagues, interrompez l’intervention et contrôlez les références. Quelques minutes passées sur le bon schéma évitent souvent une réparation bien plus coûteuse.
